Créer des diagrammes avec yEd

L’application yEd permet de créer des diagrammes professionnels. Le logiciel est open source et marche sous plusieurs systèmes d’exploitations comme Windows, Mac ou Linux. Il est un sérieux concurrent aux logiciels professionnels comme Visio. Sa simplicité d’utilisation, ces nombreuses options, le nombre de bibliothèques graphiques font de lui un parfait compagnon dans la création de diagrammes. De nombreuses formes de diagrammes sont également disponibles. Des exemples vous permettent de rapidement vous familiariser avec le logiciel.

Créer des diagrammes avec yEd
Créer des diagrammes avec yEd

Utiliser le logiciel Yed

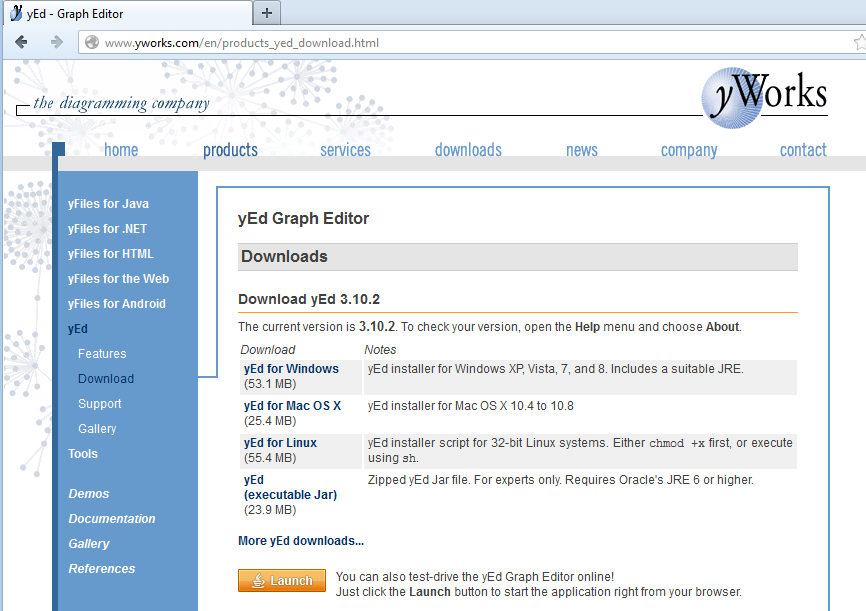

Pour le télécharger, il vous suffit de vous rendre sur la page de téléchargement et de sélectionner la version adaptée à vos besoins.

Télécharger yEd

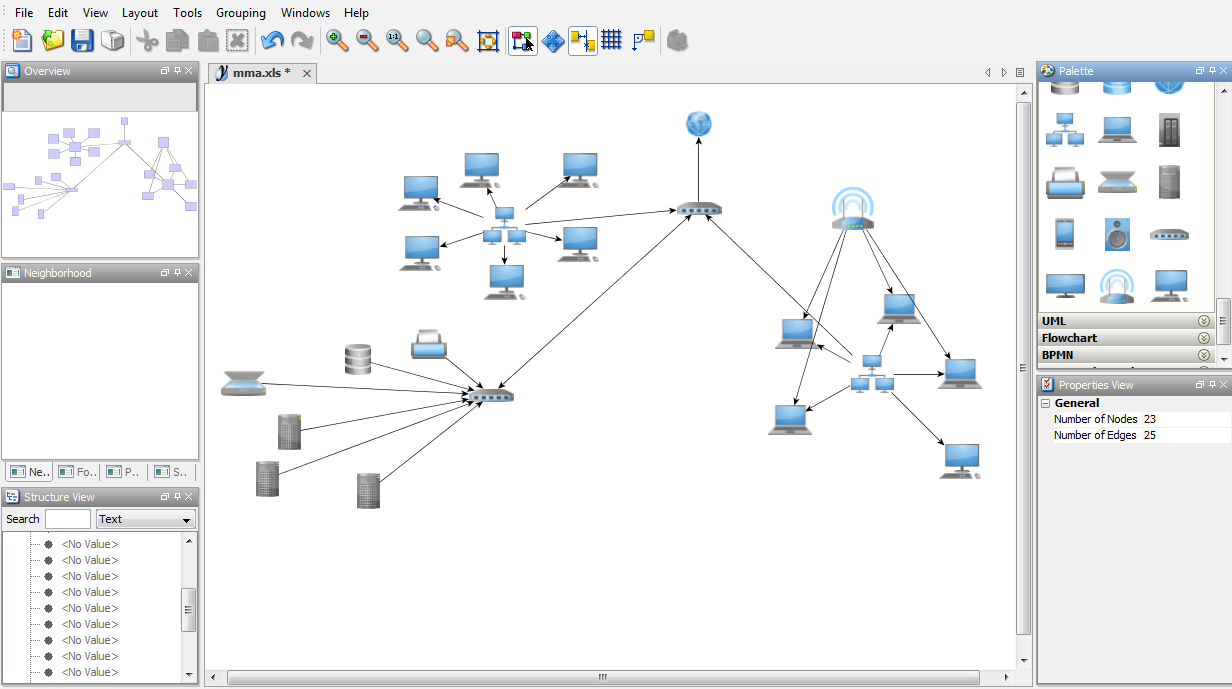

La capture ci-dessous vous présente l’interface de l’application, celle-ci est soit en anglais, soit en allemand. J’ai réalisé ce petit réseau en même pas deux minutes, c’est pour vous dire la simplicité d’utilisation de yEd. Les icônes sont de surcroît très jolies.

Vous pouvez créer un diagramme en ne partant de rien, le simple clic sur la fenêtre centrale fait apparaître un objet orange, vous pouvez évidemment en sélectionner dans la fenêtre de droite parmi les différentes bibliothèques qui s’adaptent à de nombreux cas pratiques, ici il s’agit des réseaux informatiques.

Pour connecter les objets, il suffit de cliquer sur le premier objet et de faire glisser jusqu’au second, une flèche apparaît entre les deux, vous pouvez modifier son sens et son apparence, c’est ici que réside également la force de yEd, modifier l’ensemble des éléments graphiques est vraiment très simple.

La fenêtre en haut à gauche permet visualiser notre emplacement dans la fenêtre en cas de zoom, la fenêtre du bas permet de donner des valeurs aux icônes dans la fenêtre principale.

Diagrammes

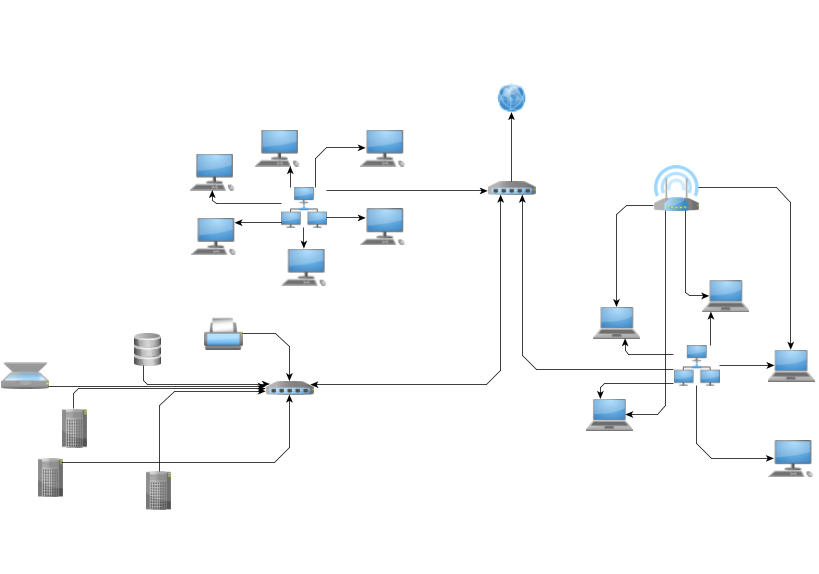

Il est possible en un clic pour réorganiser automatiquement le diagramme comme le montre la capture ci-dessous, il s’agit du même diagramme que celui présenté précédemment, mais j’ai utilisé une option pour réorganiser celui-ci, il existe comme ceci plusieurs options pour différents styles.

Diagramme Workflow

Exporter votre diagramme

Une fois votre diagramme crée, vous pouvez l’exporter dans de nombreux formats comme .jpg, .gif, .bmp mais également sous la forme de vecteurs .svg, sous la forme de PDF et même de flash.

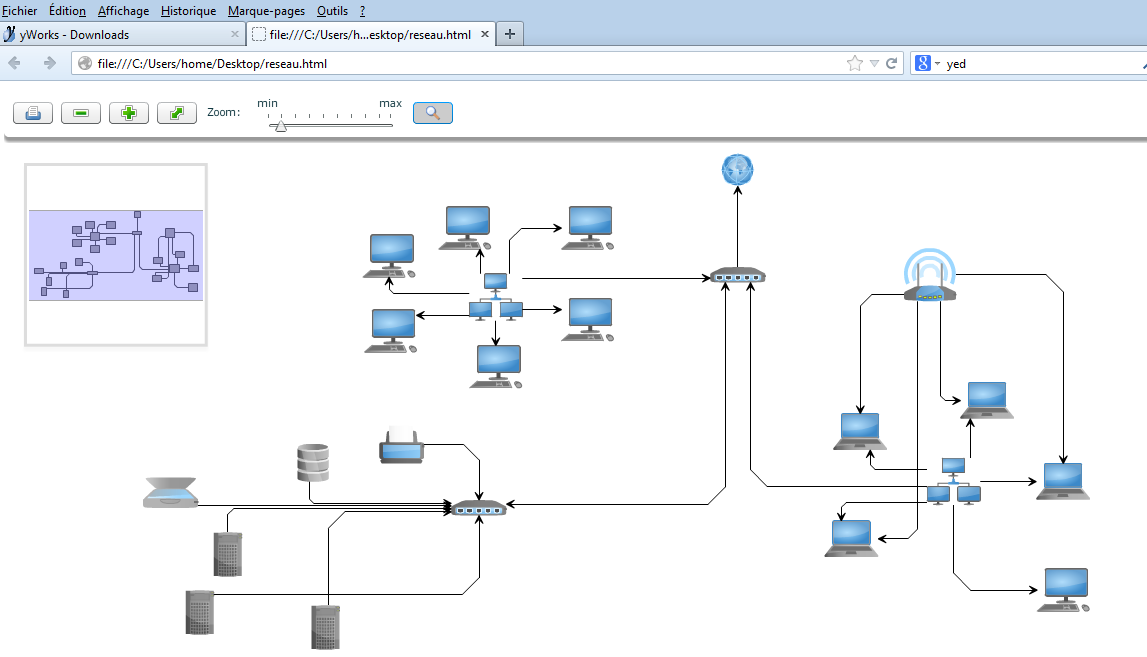

Enfin, et c’est de loin mon export favori, vous pouvez comme sur la capture ci-dessous, créer des fichiers HTML, que vous pouvez très bien rendre publique sur un site internet ou partager sur un intranet. La capture ci-dessous montre toujours le même diagramme, mais cette fois-ci dans un navigateur suite à un export en HTML.

Export diagrammes yEd

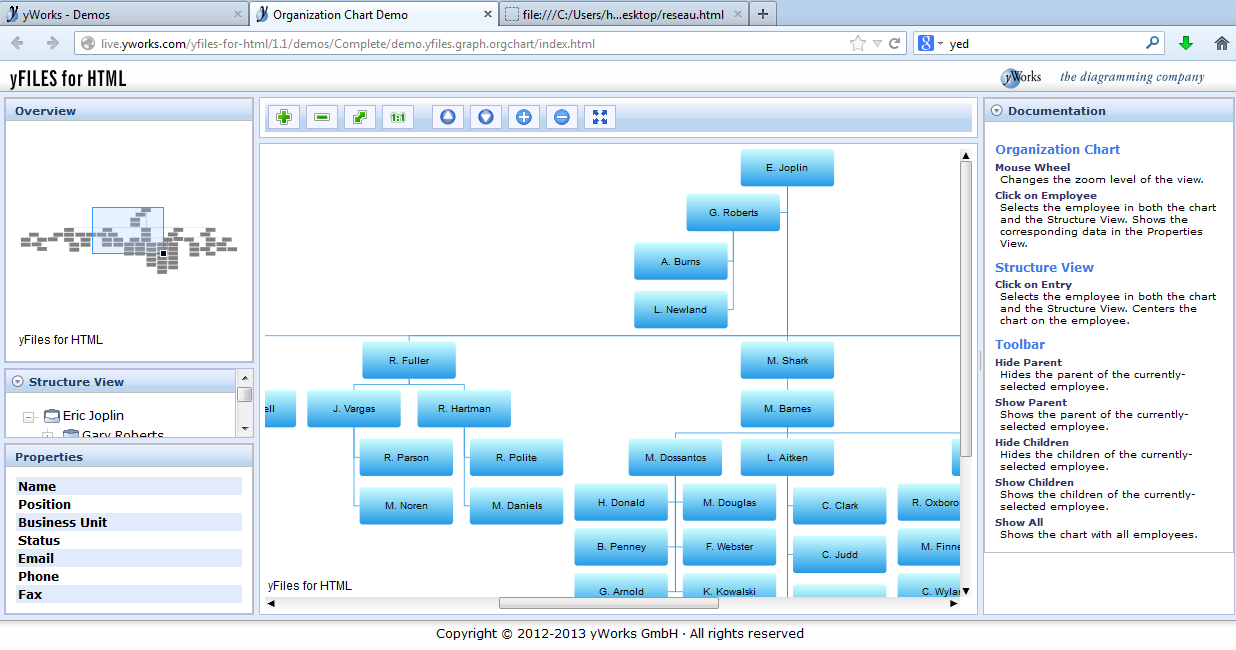

Il est donc possible d’imaginer un grand nombre d’applications, par exemple une documentation en HTML sur la structure de l’entreprise comme ci-dessous, accessible depuis un intranet, ou bien un processus documenté…. bref tout dépend de votre imagination.

Documentation Web

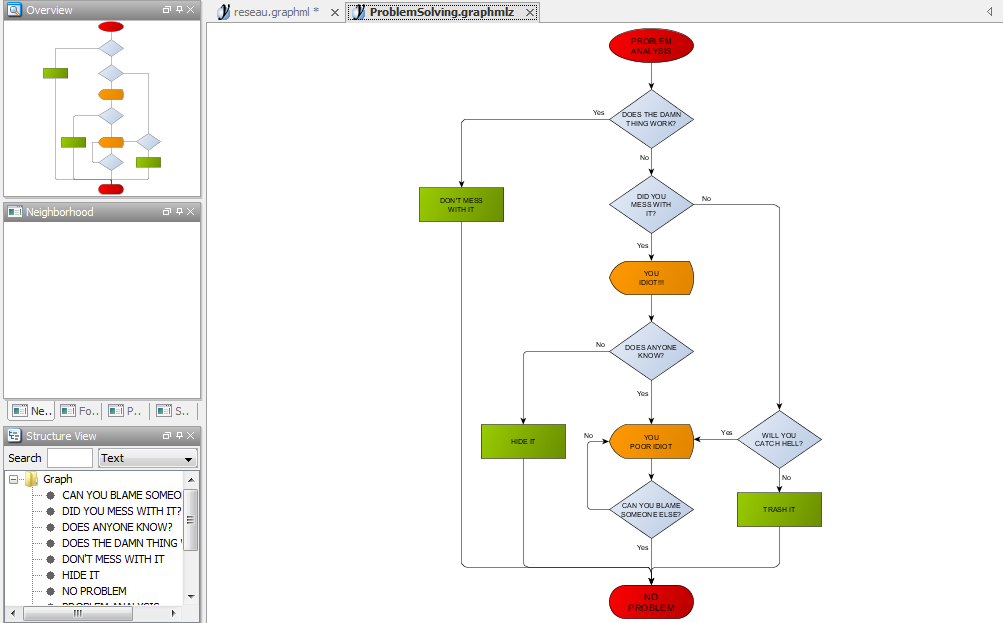

Un autre exemple ci-dessous avec un problème.

Résolution de problème yEd

De nombreuses fonctions n’ont pas été abordées ici, car la liste serait longue, vous pouvez par exemple importer des données depuis un fichier Excel et modéliser celles-ci par le biais d’un diagramme. Le logiciel yEd dispose de nombreux outils et paramétrages permettant de créer des diagrammes adaptés à chaque cas. Il y a de grandes chances que sa simplicité d’utilisation vous séduise rapidement.
