Configuration d’un Vlan sur switch Cisco

Dans ce tutoriel nous allons voir la configuration de VLAN sur un switch Cisco. Pour cela je vais utiliser Packet Tracer qui est un logiciel qui simule le fonctionnement d’un véritable matériel Cisco.

Les objectifs vont donc êtres de créer des réseaux locaux virtuel, d’affecter des ports de commutateur à un réseau local virtuel, d’ajouter, déplacer et modifier des ports, vérifier la configuration des réseaux locaux virtuel, activer l’agrégation sur des connexions entre switchs, vérifier la configuration d’agrégations et enregistrer la configuration des réseaux locaux virtuel.

Pour savoir à quoi sert un VLAN, vous pouvez ou consulter la vidéo ou bien le tutoriel écrit :

Pour la vidéo :

Les étapes pour configurer un Vlan

Le réseau que je vais utiliser est détaillé ci-dessous.

Créer un Vlan Cisco

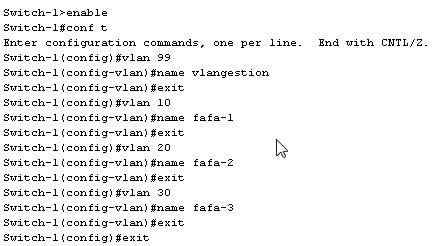

J’utilise la commande vlan « id-vlan » en mode de configuration globale pour ajouter des réseaux locaux virtuels au commutateur Switch1.

Je configure quatre réseaux locaux virtuel, 99, 10, 20 et 30.

Après leur création, je suis en mode de configuration vlan, cela me permet de leur affecter un nom à l’aide de la commande vlan « nom », dans mon cas se sera vlangestion, fafa-1, fafa-2 et fafa-3.

Comment configurer un VLAN Cisco

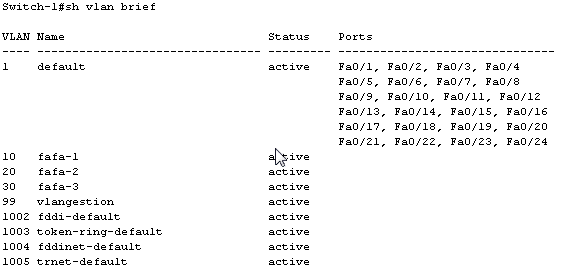

J’utilise la commande show vlan brief pour vérifier si les réseaux locaux virtuels ont effectivement été créés.

Configurer un VLAN Cisco commande

Je crée et attribue des noms aux VLAN 10, 20, 30 et 99 sur les Switch 2 et 3 à l’aide des commandes utilisées sur le Switch1.

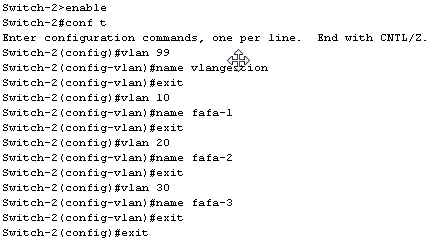

Sur le switch 2

Switch VLAN Cisco

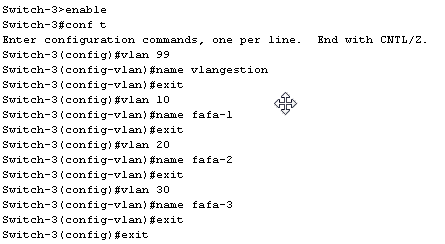

Sur le switch 3.

Configurer un VLAN Cisco

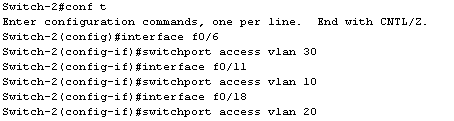

J’affecte des ports des switchs aux réseaux locaux virtuels sur les commutateurs Switch 2 et Switch 3.

Les ports sont affectés aux réseaux locaux virtuels en mode de configuration d’interface à l’aide de la commande switchport access vlan « id-vlan ».

Sur le switch 2

Configurer un VLAN Cisco

Puis j’enregistre ma configuration sur le switch 2

Configurer un VLAN Cisco

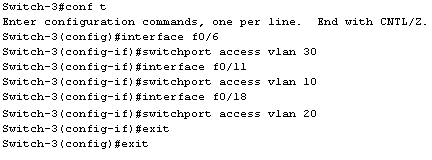

Je paramètre le switch 3

Configurer un VLAN Cisco

Puis j’enregistre les paramètres sur le switch 3

Configurer un VLAN Cisco

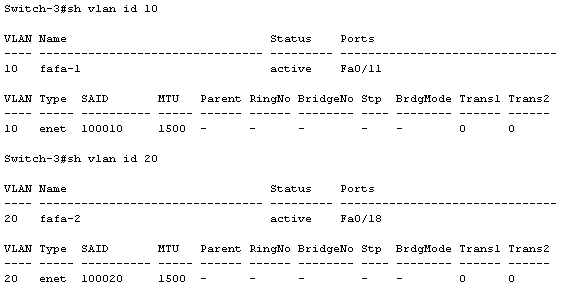

Pour vérifier sur un commutateur quels ports sont affectés au vlan 10, 20 et 30 sur le switch 3 j’utilise la commande show vlan id « numéro-vlan ».

Configurer un VLAN Cisco

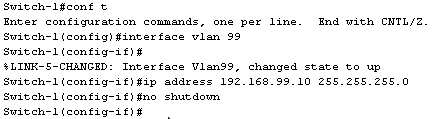

En mode de configuration d’interface, j’utilise la commande ip address pour affecter l’adresse IP de gestion aux commutateurs.

Sur le switch 1

Configurer un VLAN Cisco

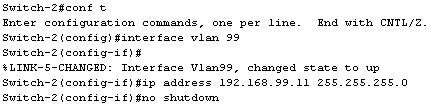

Sur le switch 2

Configurer un VLAN Cisco

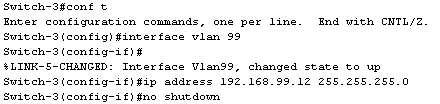

Sur le switch 3

Configurer un VLAN Cisco

Je configure l’agrégation et le réseau local virtuel natif pour les ports d’agrégation sur tous les commutateurs.

Les agrégations sont des connexions entre les commutateurs permettant des échanges d’informations pour tous les réseaux locaux virtuels. Un port d’agrégation fait partie par défaut de tous les VLAN, contrairement à un port d’accès qui lui fait uniquement partie d’un seul VLAN.

Je vais utiliser comme VLAN natif le 99.

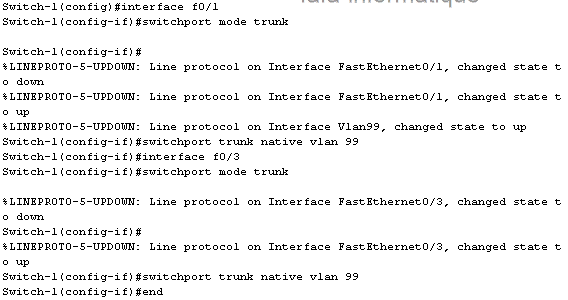

Sur le switch 1

Configurer un VLAN Cisco

Sur le switch 2

Configurer un VLAN Cisco

Sur le switch 3

Configurer un VLAN Cisco

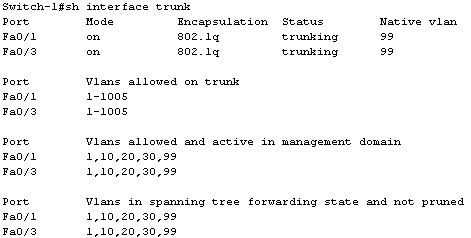

Je m’assure que les agrégations ont effectivement été configurées à l’aide de la commande show interface trunk.

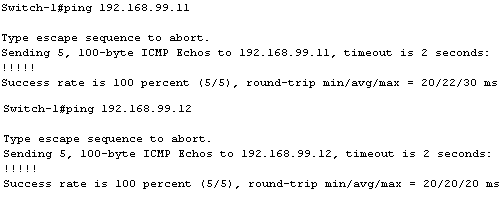

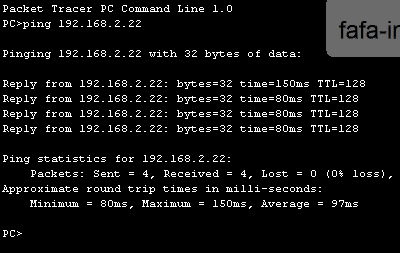

Je vérifie la communication entre les commutateurs.

On constate que les pings sont reçus.

Configurer un VLAN Cisco

Les pings fonctionnent entre machines du même réseaux et réseaux locaux virtuels. Notre configuration est opérationnelle.

Configurer un VLAN Cisco

Voilà ce tutoriel est maintenant terminé. Vous pouvez consulter d’autres articles sur les outils Cisco. Vous trouverez notamment un tutoriel pour configurer un routeur Cisco ou un tutoriel pour configurer un switch Cisco.

Articles en relation

11 commentaires

  1. Bravo, Très bon support pour aider toutes ces personnes isolées dans un data center qui paramètres des switches. Faites en sorte de continuer sur des sujets intéressants pour nous sortir dans des situations parfois très délicates sur site.

  2. J’aimerai vous poser une question :

    qu’en serait-il si j’appliquais la redondance entre les switchs sur cet exemple en reliant les switchs 2 et 3 entre eux ?

    j’ai fait l’essai de simuler la panne du port reliant le switch 2 au switch 1 et j’ai constaté que je ne pouvais pas faire un ping entre le PC2 et le PC5, j’en déduis donc que la redondance n’est pas prise en compte dans ce cas;

    >>>comment donc mettre en oeuvre la redondance dans le cas d’utilisation des VLAN ?
    >>>et finalement, la redondance est-elle vraiment utile dans ce cas-ci (rajouter un lien entre les switchs 2 et 3) ?

    Merci de bien vouloir me répondre si vous avez une solution =)
